LaserTable-Base

Hybrid optical table vibration isolation system
  • 概述 +


    LaserTable-Base™是现有光学平台隔振技术的一大飞跃。通常,光学平台由低频气动隔振系统支撑。虽然在隔离高频方面非常有效,但这些被动系统实际上放大了关键的1至3 Hz范围内的振动。

    TMC的STACIS通过结合压电致动器和惯性振动传感器的专有技术克服了这些限制,可消除而不会放大极低频振动。LaserTable-Base将这两项技术(空气和STACIS)整合到一个集成的消振系统中。由于两个串联隔振系统的综合效应,这实现了低频率消振和前所未有的高频隔振水平。

    LaserTable-Base的上部气动部分采用模块化设计,可互换。它可以结合TMC的Gimbal Piston、MaxDamp空气隔振器或刚性、非隔振支架,具体取决于应用要求。

  • 规格 +


    • 采用专利STACIS®技术
    • 主动惯性消振系统
    • 消振从低于1 Hz开始
    • 加长行程的压电致动器,高达60微米。
    • 6个主动自由度
    • 由两个串联隔振系统组成,可实现最佳隔振效果
    • 采用专利MaxDamp®空气隔振器
    • 简单、坚固且经济高效
    • 可选的搁板,用于在工作台下方安装设备
    • 包括TMC的DC-2020数字控制器

  • 性能 +


    将低频、被动MaxDamp®空气隔振器与压电主动消振系统串联在一起,可得到整体传递率曲线,即两条单独传递率曲线的总和。由此产生的隔振性能非常显著,在某些频率范围内,我们受到测量仪器噪声基底的限制。并且无法测量和演示完整的隔振性能。也就是说,在10-12 Hz以上,组合系统的实际性能预计将超过所示性能,因为组合隔振理论上是两个子系统所提供的隔振的总和。

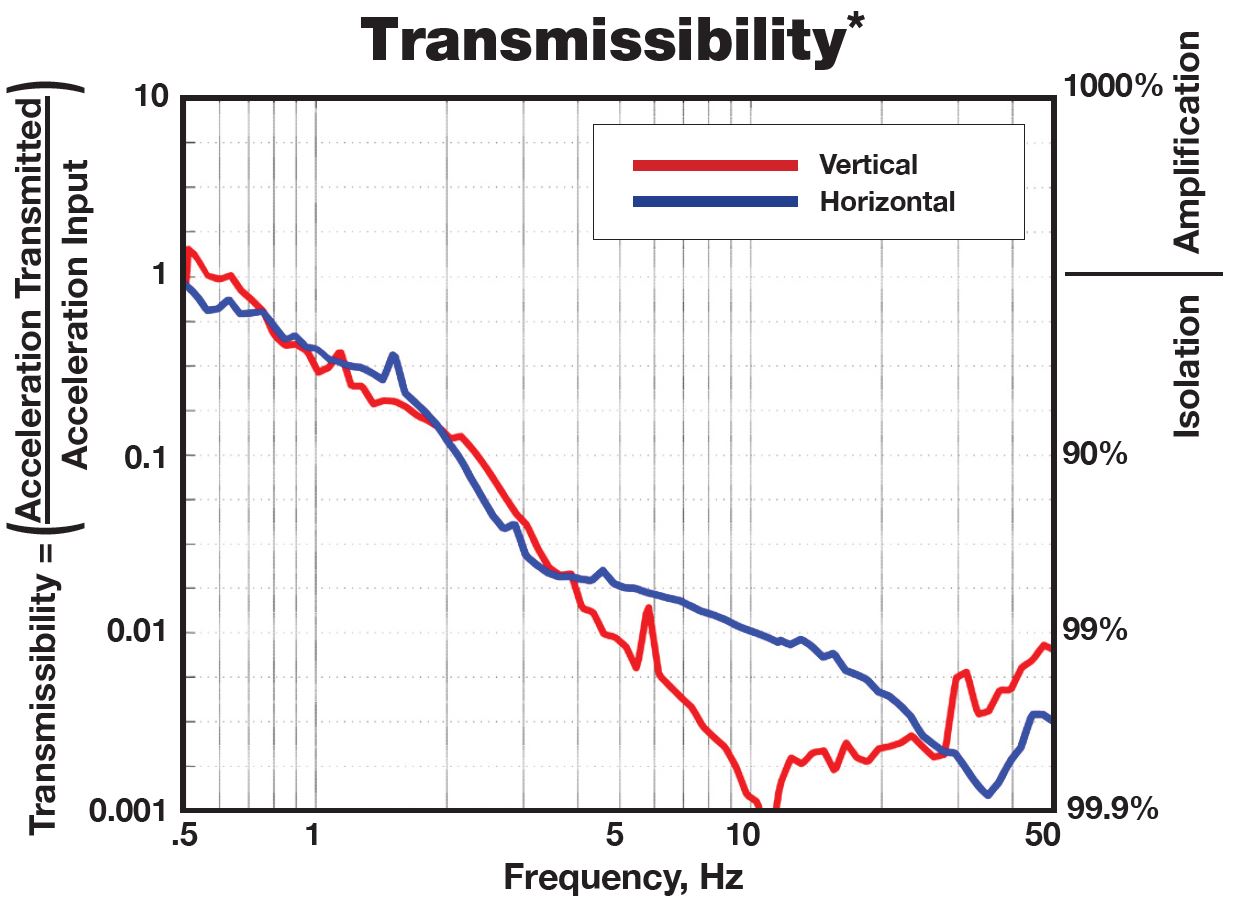

    lasertable-base的组合传递率曲线

    使用VC-A(2,000 μ英寸/秒,50 μ米/秒)的模拟振动来测试2,000磅(907千克)有效载荷

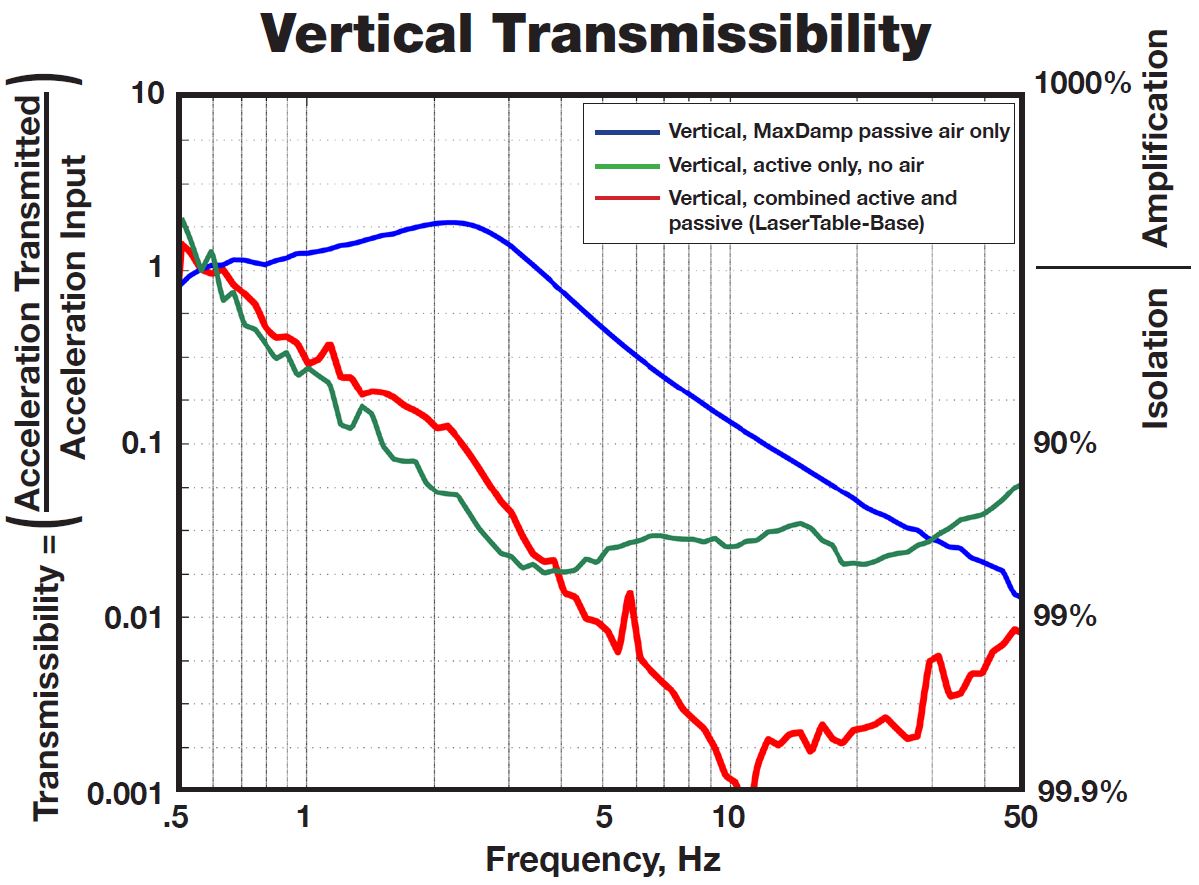

    lasertable-base垂直传递率

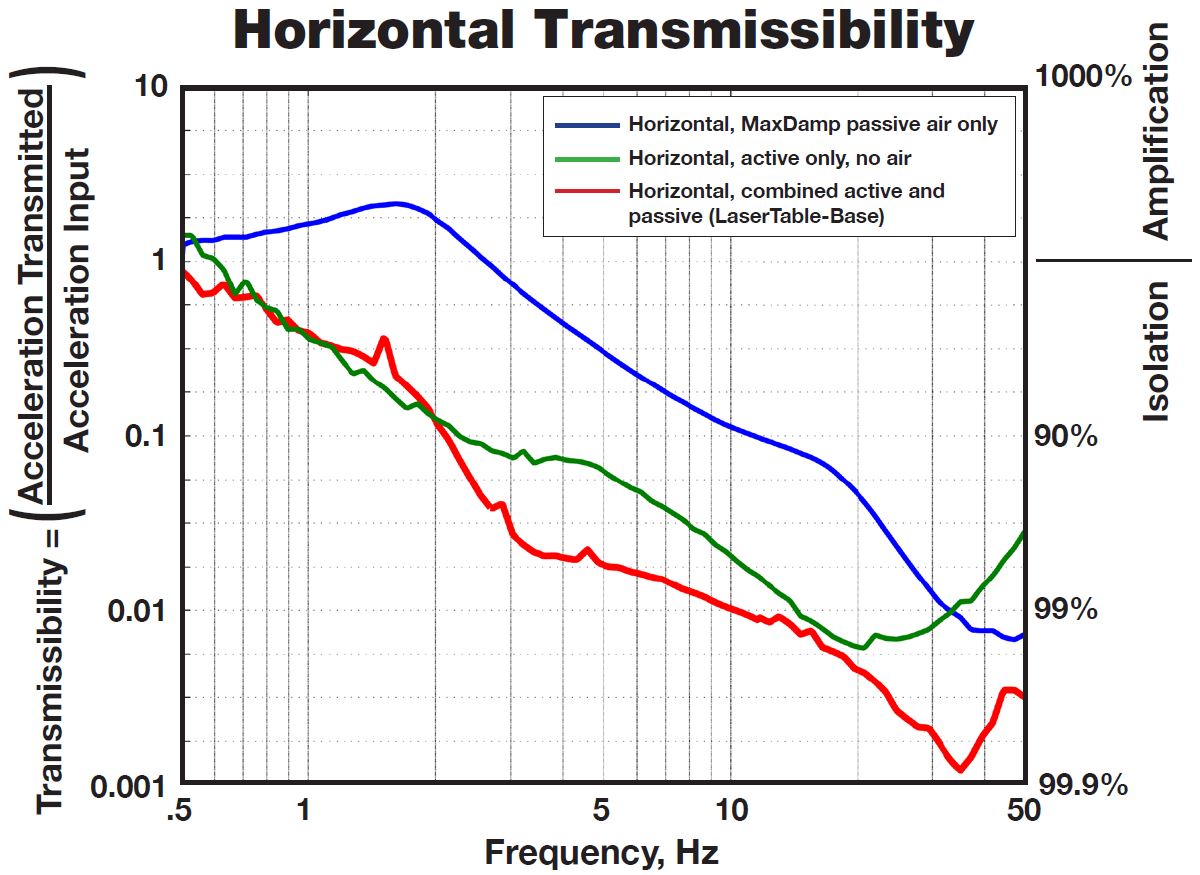

    lasertable-base水平传递率

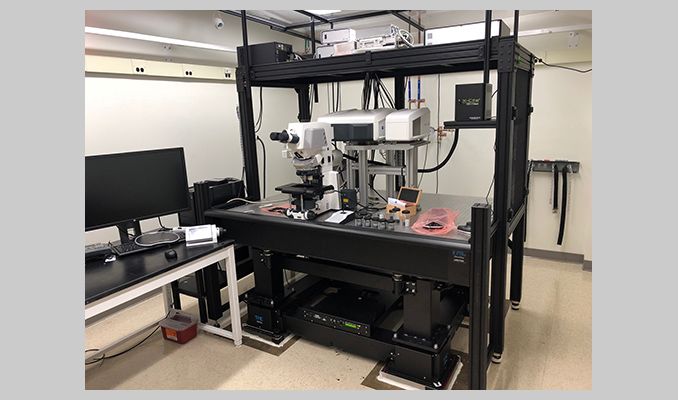

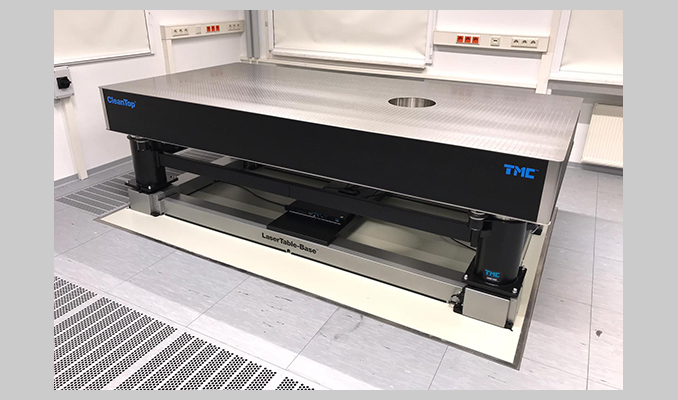

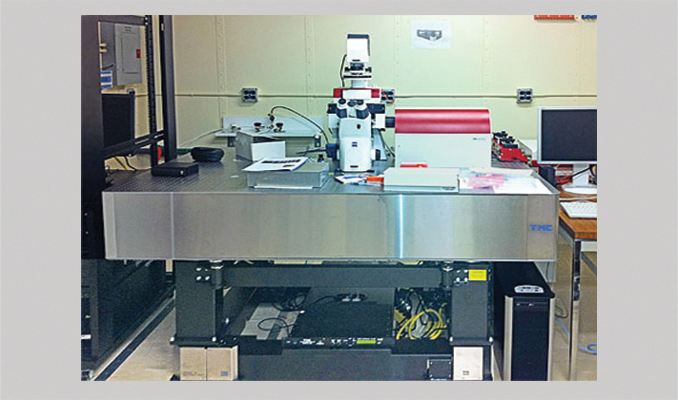

  • 应用照片 +

  • 资料 +

  • 订购 +


    联系TMC

    应用工程师将根据您的独特要求为您配置系统并提供报价。
