| 物理尺寸 | PEPS® II控制器 1.72英寸（43.7mm）高 x 8.0英寸（203mm）宽 x 9.4英寸（240 mm）深 |
环境
（参见EN 61010-1：1993,
EN 61010-1/A2: 1995） | 仅限室内使用，最高2,000米海拔（6560英尺）
最大允许温度范围：5°C至35°C
最大允许湿度：31°C以下时为80％，40°C时线性降至50％相对湿度
主电源电压容差：85 VAC - 240 VAC
过电压类别：2
污染等级（IEC 664）：2
通风要求：两侧间隙25毫米，上下间隙0毫米 |
| 电源要求 | 电源输入电压范围：90-230 VAC
输入频率范围：50-60 Hz |

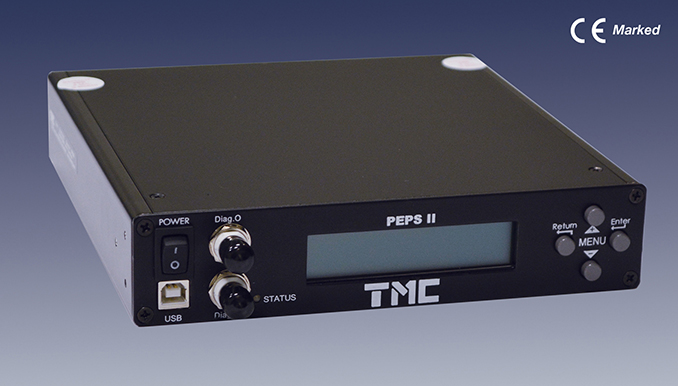

PEPS® II用户界面
（前面板） | 电源开关
4个菜单按钮
LCD显示20 x 2个字符
2个诊断插座（BNC型）
三色状态指示灯
USB 端口 |
PEPS® II 界面
（后面板） | 带EMI滤波器的交流电源输入
1个空气输入卡入式端口，用于1/4英寸外径管道
1个空气输出（排气）卡入式端口，用于1/4英寸外径管道
4个空气卡入式端口，用于1/4英寸外径管道（每个隔振器一个）
DB-25公头输入端-输出端和前馈插座
1个Phoenix 0.2英寸间距6引脚绿色接头（垂直接近传感器）
1个Phoenix 3.5毫米间距6引脚黑色接头（水平接近传感器）
接地螺纹螺柱（＃10-32螺纹）
DB-25 F插座：1个数字输入端，3个地震检波器传感器接口（“-VX”选件）
DB-25 F插座：1个数字输入端，3个电流输出接近传感器（可选） |
PEPS® II
性能
规格 | 模拟输入（单极）：8 x 12位（16位使用过采样），0 ... 3.0 V满量程
模拟输入（前馈）：5 x 12位
（16位使用过采样），±9 V满量程
模拟输入（单极）保护：+5伏，-0.5 V限幅
模拟输入（前馈）保护：±15伏限幅
模拟输出：4 x 12位（16位使用采样），0 ... 3.0 V满量程
模拟输出（可选）：8 x 16位，0 ... 3.0 V满量程
模拟输出保护：无限短路保护，+5伏限幅
数字输入电压额定值：0 ... +3.3 V，+5 V容差（+5伏限幅）
数字输出额定值：0 ... + 3.3 V，最大20 mA
数字I/O保护：+5伏，-0.5伏限幅
外部可用电源：+5 VDC，最大2.0 A；+15 VDC，最大1.0 A（最大20瓦）
通讯端口：USB，在PC上显示为RS-232
处理器：ARM7TDMI / 41.78 MHz
控制回路率：100 Hz - 2.0 KHz
接近传感器：3个垂直、（3个水平可选）涡流，NAMUR 0-20 mA输出
速度传感器 - 地震检波器（“-VX”选件）：3个垂直，电流输出 |
气动
规格 | 长期高度稳定性：±50微米
长期倾斜稳定性：±50微弧度
伺服阀：4 x 双向可变节流孔比例伺服阀
阀门技术：纯甲类
最大输入压力：120 PSI或8.3巴或830 KPa
标称耗气量：60标准升/分钟（2标准立方英尺/分钟）
空气要求：洁净、干燥的空气，过滤至20微米或以上
故障安全：隔振器在电源故障或断电时会放气
气动接头：“一触式”快速接头，适用于1/4英寸外径软管 |
